あけましておめでとうございます。
前回、次の更新は年明けになる気がする~、と言ったのは、割と本気で保険のつもりだったのだが、年明けどころか2月後半になってしまった。。何かと仕事が忙しくなってしまったとか言い訳は置いといて、さて続きである。
■(前回の続き)ブレッドボード上でブザーと十字ボタンを取り付ける

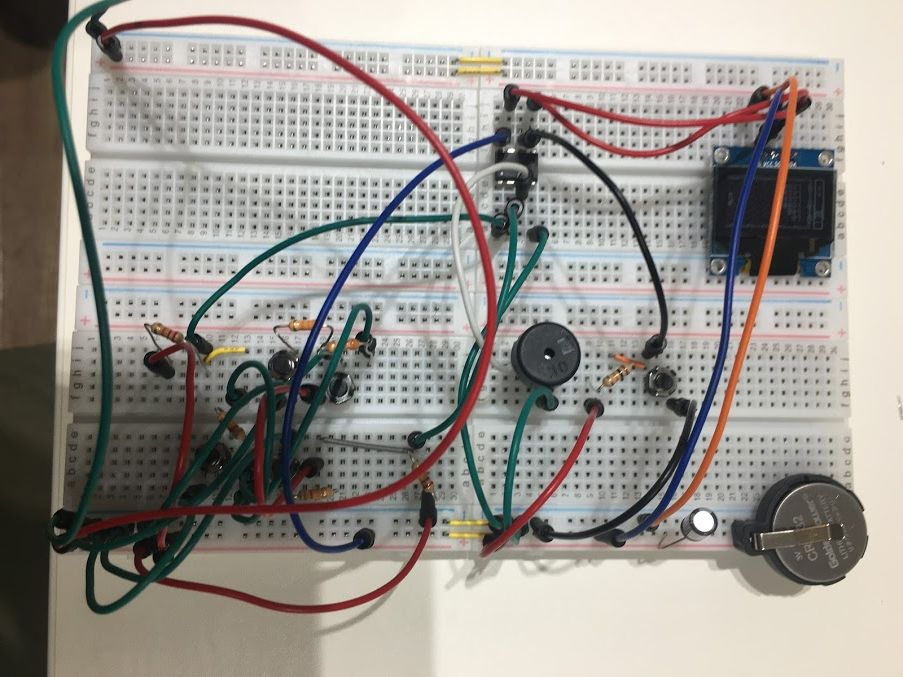

ここまではすぐにできたのです。ぐっちゃぐちゃだけど。これでもとちゃんと十字ボタンで動くし、電子ブザーで音楽がなることに感動。
これで理屈上ははんだ付けで動作するわけである。ちょろいぜ、、、と思っていた。
しかしここからが長かったのである。
■部品配置に悩む
小さいユニバーサル基板にたくさんの部品をどう配置するのか。表に画面とボタン、裏に配線、と1枚で何とかしようとしたが、どうにもこうにも入らない気がする。。
色々考えた末、以下とした。

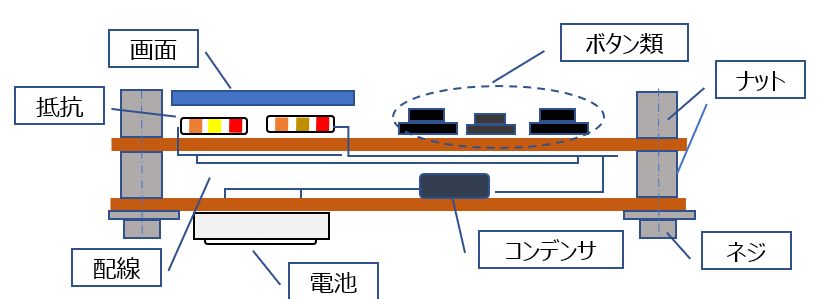

・1枚目の表面を操作部(画面+ボタン+ブザー)
・1枚目の裏面と2枚目の表面の内側をメイン配線部
・2枚目の裏面を電池部
↓こんな感じ。ネットとネジはその辺に落ちてたものを適当にくっつけた。
■実装&はんだ付け
はんだ付けはたぶん中学生以来かな。。いざやってみると下手くそすぎ。。

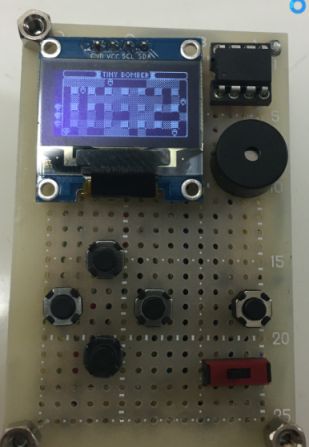

何枚か基板をオシャカにして、何とか完成~!!!
(一言で済ませてるけど足掛け何か月かけたのやら。)
調子に乗ってソフトも8つほど試してみたが、
テトリスなんかは時間を忘れてやってしまうのでやはり名作ですネ。
ただ、画面が小さいので目が疲れる。。
白黒の携帯ゲーム機と言えば自分の世代ではゲームボーイだけど
こんなに小さいマイコンで同じようなゲームが再現できるなんてすごい。
また別の工作にもチャレンジしてみたいと思います。
ようやく動いた
■まずは反省
ごく簡単な、きわめて初歩的な題材を選んだつもりである。
しかしそんなには甘くなかった「電子工作」に謝りたい。
電子工作界の先輩諸氏に踏んづけられながら「舐めてんじゃねェ」と罵られても
文句は言えないほど手こずったのである。
作る題材の「ちびゲーム機」であるが、初心者がどのようにつまづくのか?
というのを記録するのも無駄ではないと思い、一旦ログとして残そうと思う。
■参考にしているサイト様
こちらを参考にさせて頂きました!
「これなら初心者でも簡単にできるっしょ」
と自分が思い上がってしまったほど、ブログのコンセプトに沿いながら
凄く丁寧に説明されており、勉強させて頂いております。
■マイコンに書き込みしてみる
・↑こちらからゲームをダウンロード。今回はパックマンを選択。
・ArduinoIDEでATtiny、ATmegaを選べるようにする
・ArduinoISPをArduino上のATmega328に書き込む
(この時、Arduino上のマイコンと、書き込み先のマイコンがごっちゃになってたと思う。あてずっぽうに色々やって上手くいかなかった気がする。)
・ブレッドボードに書き込みシールドを組む
・ブートローダを書き込み
・ゲームのスケッチを書き込み
この時、ライブラリが足りてないとコンパイルエラー発生。
「IDEのライブラリインクルードで追加する」という作業に気づくのに結構な時間が掛かった。コンパイル成功したらマイコンに書き込みも成功した。ちなみに書き込み失敗するときはボードの選択が間違ってる事が多い。(と当時の自分のメモに書いてる)
■ブレッドボードで回路を組む
参考にしているサイトの記事通りに作ろうと、ユニバーサル基板を準備していたものの
初心者にいきなりハンダ付けは厳しいよね、と思いブレッドボードに配線し始めたのだが・・・
回路の面積、手持ちのブレッドボードでは全く足りない問題発生。
そりゃ考えてみれば、ユニバーサル基板の表に画面と操作部、
裏に配線してるので、ブレッドボード片面だとエリアは普通に2倍は必要。
思わず「・・ですよねー」と大きな独り言とため息が出た。
あと、回路って意外と難しい。部品配置も悩ましいが配線のごちゃつきに慣れずなかなか進まない。
その後、電子工作セットの箱をそっと閉じ、1週間ほどのキャビネットの奥で休暇に入ってもらったのである。

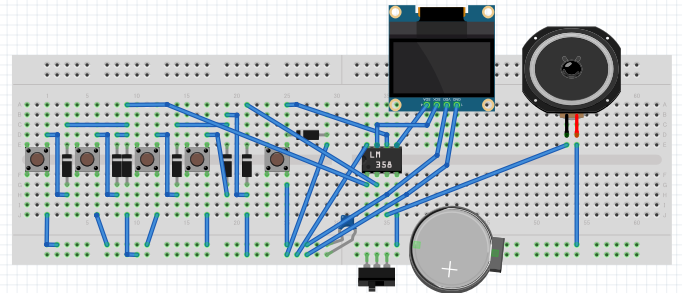

■まずは回路図を描こう
もちろん参考サイト様の情報で必要十分のはずだが、いかんせん回路の「か」の字も知らない素人である。まずは自分で理解するため回路を二次元的にトレースすることにした。
↑なんか有名な回路描けるツールみたいなので使うことに。
(ちなみに公式サイトだと有料になってる?別のサイトで無料のベータ版を見つけたのでそれを使った)
で、回路のセオリーも知らぬまま本能の赴くままに書いた回路がこれである
これ、たぶん動かないと思う。合ってるのかもさっぱり分からんし。
あとやっぱりそもそも小さいブレッドボードに収まらない。
という事でこの日も電子工作セットのふたをそっと閉じ、
でかいブレッドボードだけAmazonでポチってまた1週間現実逃避した。
■もうちょっと回路を簡略化して試そう
1週間ほどArduinoに背を向けたのち「中学生でもできそうな簡単な回路で試したら?」
という心の声に従ってふいにポジティブになったので再開。

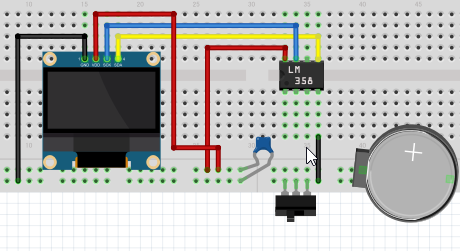

これでええんか。ひとまずボタンとブザーはなくして、画面だけでも映す作戦である。あいかわらず無駄に面積を食うが、今はでかいブレッドボードも入手済み。早速回路を実際に組んでみる。

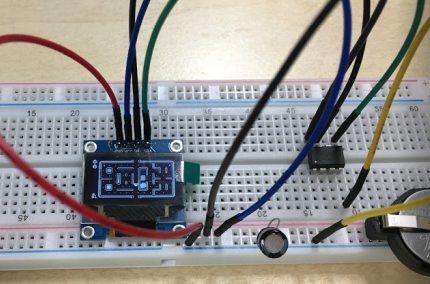

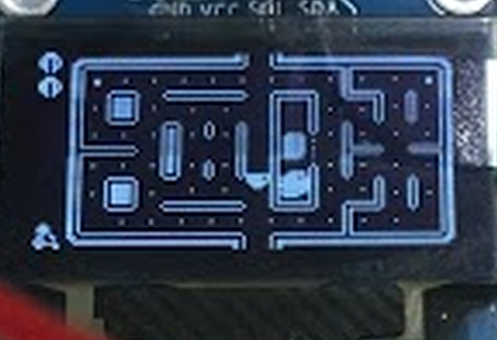

動いた―!
よかったよかった。ボタンないので操作できないけどね。
てことで次はボタン配置して、いよいよ基板に組み込みます。
しかしこのペースだと新年のあいさつ後になる気がする。
タイムトリップ?
さあこれからバリバリブログかくぞー。という誓いを立てたのも束の間、
って、あれ?初回の投稿からもう6日も経ってるっ・・・!
そんなアホな。タイムトリップでもしたんか。。?
というのも、ここ数日で仕事で緊急事態が起きまして。
ちょっと前までとあるチームにいたんですがやること無くなったんでチームから外れ、
別の仕事してたんですが、そのチームで緊急事態。
本来今のメンバーでやるべきなんですが、リーダーは筋金入りの無責任ジジイ、
任せられた担当のT君は3年目の若手。
T君はまじめで責任感強いのですが、今回さすがに限られた時間内に難易度の高い課題を最後までこなすのは厳しいので、ヘルプに入ってました。
久々に深夜残業、休日出勤、計算して、資料作って、プレゼンして、あー疲れた。
という訳で久々にネットする時間すらなかったっていう。
で、話は戻ってプライベートでやりたい事があるのです。
それは電子工作。
今まで全く興味なかったんですが、最近は安価な汎用制御基板があって
色々できちゃうんですねー。まったく知りませんでした。
ラズパイとか、Arduinoとか。
ひとまず、簡単な工作から始めてみようと思っています。
tinyjoypadさんのミニゲーム機
https://sites.google.com/view/arduino-collection/tiny-joypad?authuser=0
これこれ。これが作りたいっ!
僕ら子供の頃にゲームボーイとかありましたけど、
こんなのが自分で作れるとか最高ですやん。
という訳で材料調達だけは完了。
あとは作るだけ。という訳で次回はついに作り始めます!
(といいつつ何もしないのがいつものパターン)
